常用閥門圖例符號
時間：9/7/2015 來源：三精閥門 瀏覽數：15889
閥門圖例符號有哪些?不同種類的閥門符號表示都不同，在水力機械圖中，閥門圖例符號十分常用，為幫助大家掌握各個閥門的符號表示方法，泵閥工廠店為大家匯總閥門圖例符號大全。
在繪圖過程中，如果同一閥門符號表示的閥門用途不同時，可在圖形右下角用大寫英文名稱的字頭表示。

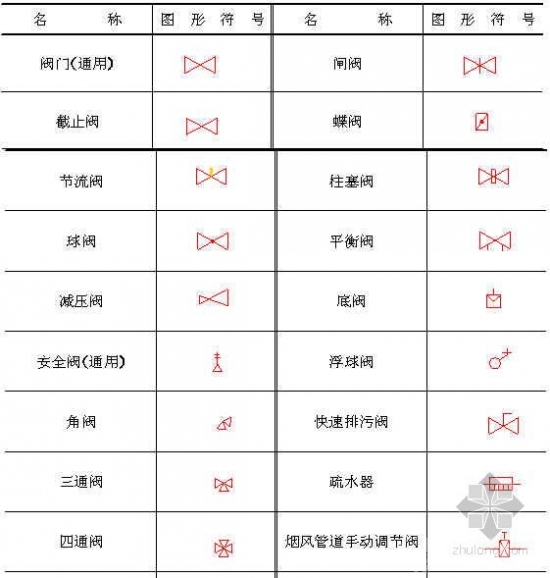

下面工廠店為您簡述閥門圖例符號：
在繪圖過程中，如果同一閥門符號表示的閥門用途不同時，可在圖形右下角用大寫英文名稱的字頭表示。
下面工廠店為您簡述閥門圖例符號：
